房室接合部調律の心電図波形の特徴とは？要点を図解付きで解説

　代表的な不整脈の心電図波形が読めるように、波形の読み方の要点を図解付きでわかりやすく解説！今回は房室接合部調律の特徴から波形の読み方を紹介します。
　房室接合部調律とは、洞結節ではなく房室接合部が電気刺激を出している状態です。

房室接合部調律の特徴とは？

　房室接合部調律は、洞結節ではなく房室接合部が電気刺激を出している状態のため、洞結節から出るP波は見えません。
　ただし、心室だけでなく心房にも逆行して刺激が行くので、Ⅱ、Ⅲ、aVFで陰性のP波が見られることもあります。PR間隔は変化する、もしくはP波がQRS波の後方に出現し、3目盛り以下（0.12秒以下）のことが多いです。

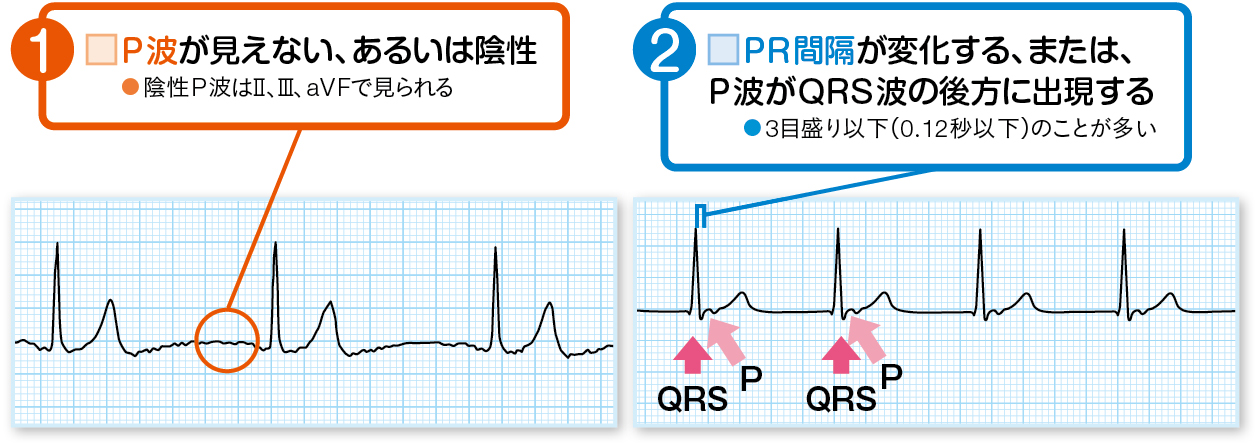

図1　房室接合部調律の読み方

「P波が出ていない」とはどんな状態？

　「P波が出ていない」のが1拍だけなら房室接合部補充収縮（単に「補充収縮」と言う場合もある）といい、続くなら房室接合部調律といいます。

　「P波が出ていない」ということは、心房から心室へうまく血液が運べない状態です。心拍出量が低下した結果、主要臓器の血流障害につながる恐れがあります。

　バイタルサインに異常がなければ、様子を見ることが多いですが、洞調律から移行したときや、血圧低下などバイタルサインの変化が見られたときは、薬剤の影響が考えられますので医師に報告が必要です。
