代表的な不整脈の心電図波形が読めるように、波形の読み方の要点を図解付きでわかりやすく解説！今回は左脚ブロック（LBBB）の波形の読み方を紹介します。
この記事のポイント
●左脚ブロック（LBBB）の波形の見方のポイントがわかる
●左脚ブロック（LBBB）とはどのような状態なのか確認できる
左脚ブロックの特徴とは？
左脚ブロックではQRS波が延長します。幅は3目盛り以上（0.12秒以上）となります。
QRS幅が広いということは、心室に伝導障害があります。
図1 左脚ブロックの読み方
次に、12誘導心電図をみます。
V1誘導では幅広いS波（QS型）で、V2誘導でも同様の傾向がみられます。V5誘導とV6誘導ではQRS波のRに「分裂型」「結節型」「スラー型」を示します。
図2 左脚ブロックの12誘導心電図
こちらもチェック
●左脚ブロックを見るために必要な「電気軸」とは？
左脚ブロックとはどんな状態？

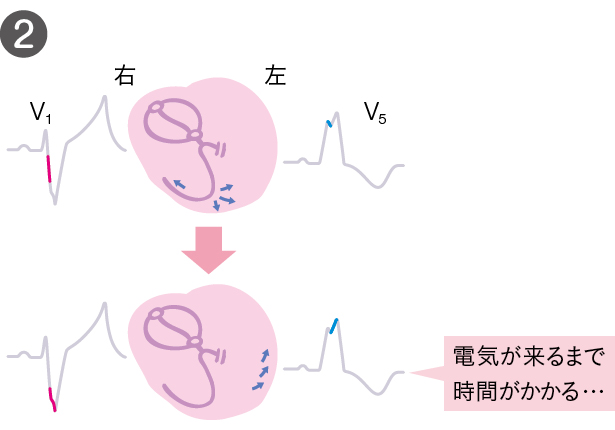

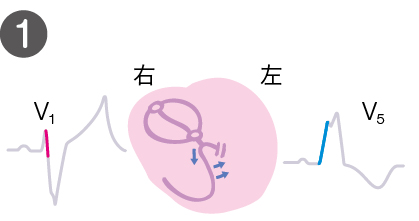

右脚を伝わる刺激が左室側に広がるため、右室側から見たV1は波形が陰性になります。
右心側の収縮後、刺激は左心側にも伝わります。この電気の流れは、通常の道（プルキンエ線維）を通らないため、心筋に到達するまで時間がかかります。
そのため、左室側から見たV5の波形は、QRS幅が幅広になります。
