代表的な不整脈の波形が読めるように、波形の読み方の要点をコンパクトに解説します！今回は正しい波形である洞調律（どうちょうりつ）と、刺激伝導系について解説します。
●洞調律の心電図波形の特徴がわかる
●心電図の時間の表記を確認できる
●刺激伝導系について理解できる
洞調律の波形の特徴は？
正しい波形である洞調律（Sinus R）の波形の定義は下記の通りです（図1）。
●P波がある
●P波に続くQRS波がある
●RR間隔が一定
●P波とQRS波の間が5目盛り以内（0.20秒以内）

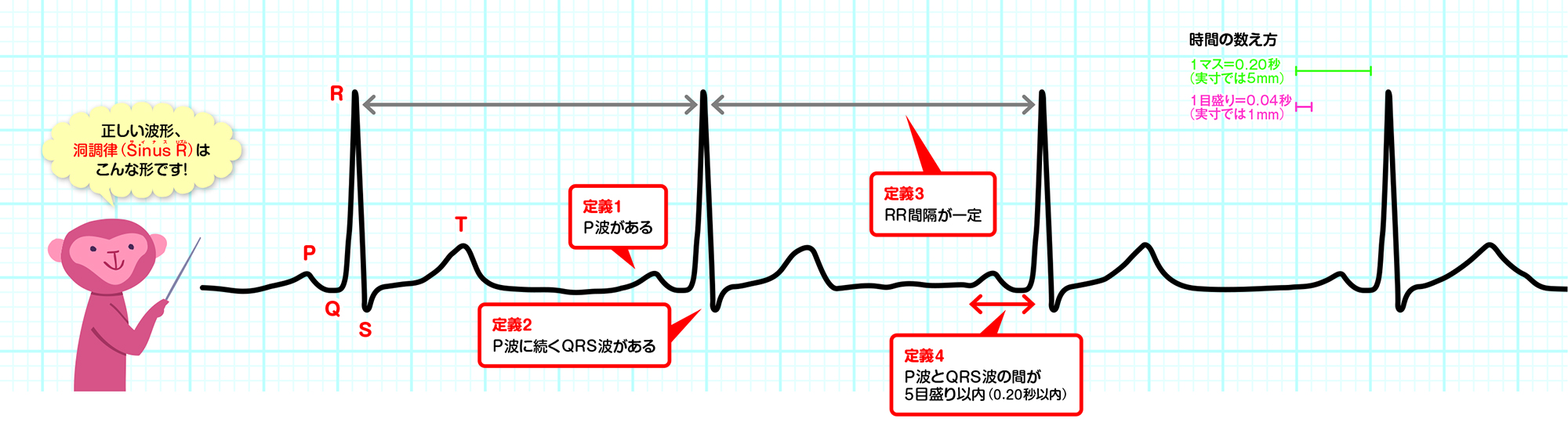

図1 洞調律の波形
心電図の時間の表記
心電図の記録紙は、1目盛りが1mm、1マスが5mmとなっています。心電図の時間の数え方は以下の通りです。
1目盛り＝0.04秒
1マス＝0.20秒
刺激伝導系とは？
洞調律を理解するために重要なのが、刺激伝導系です。
心臓はいくつかの部位に自動能（自ら電気的に興奮する能力）を有しています。通常は洞結節の自動能が電気刺激を出すことにより、電気の流れが起こります（図2）。
洞結節で発生した刺激は、前・中・後結節間路、房室結節、ヒス束（房室束）、右脚・左脚、プルキン工線維の順番で伝わります。この刺激の経路が刺激伝導系です。

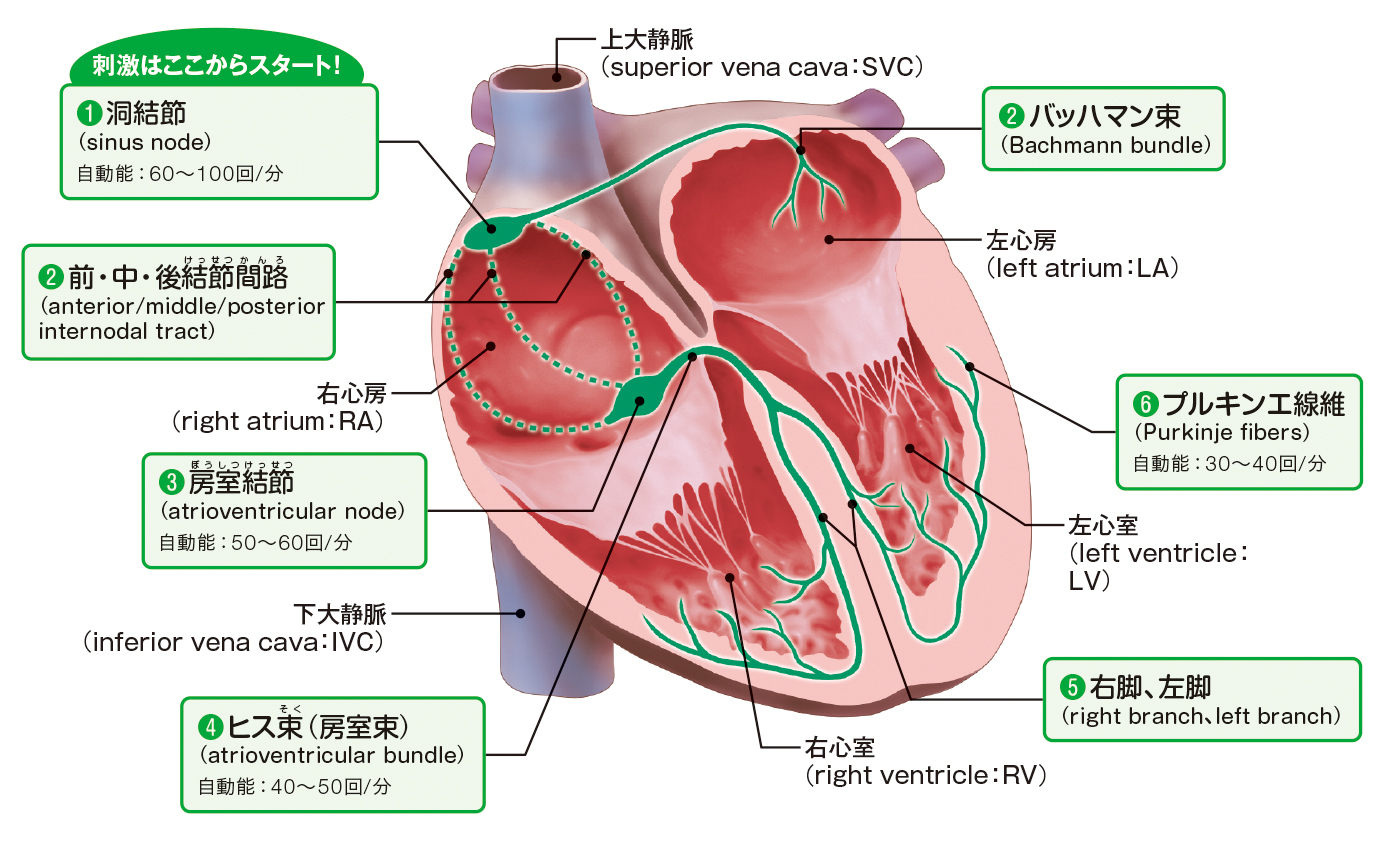

図2 刺激伝導系
ざっくり言うと、P波＝心房、QRS波＝心房の収縮を表しています（図3）。
図3 P波とQRS波が示すもの
