さまざまな洞調律の心電図波形の読み方

　代表的な不整脈の波形が読めるように、波形の読み方の要点をコンパクトに解説！今回はサイナスと呼ばれるさまざまな洞調律の波形を紹介します。

こんな波形も洞調律～洞調律いろいろ～

　これらはどれもサイナス（sinus R、サイナスリズム）と呼ばれる波形です（図1）。なお、サイナスを、NSR（normal sinus rhythm）と表示することもあります。

図1　さまざまな洞調律の波形

　いずれも、最初に見た波形（洞調律の心電図波形の読み方 参照）とは形が違います。しかし、どの波形も

①P波がある
②P波に続くQRS波がある
③RR間隔が一定
④P波とQRS波の間が5目盛り以内

を満たしており、洞調律であると言えます。

心拍数が変化すると波形は…？

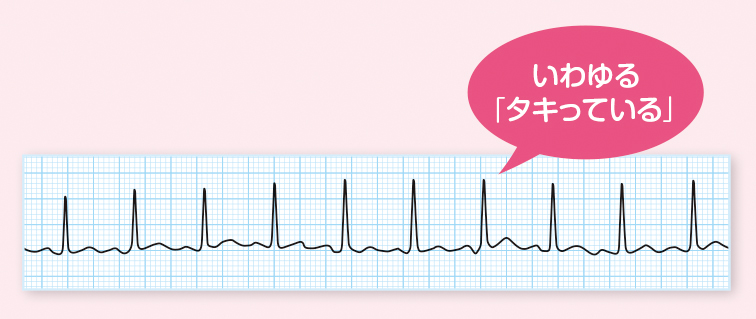

　心拍数が変化すると、波形は洞徐脈（図2）、洞頻脈（図3）となります。

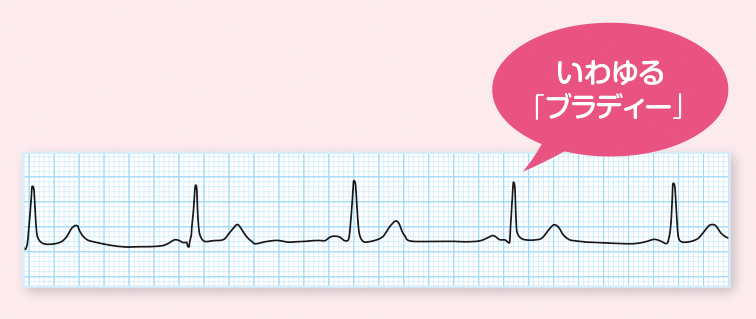

洞徐脈（sinus bradycardia）

　HR≦60でみられます。
