脳画像の読み方入門：図で学ぶ脳の構造

　脳画像の見方の基礎知識を紹介。画像を見るために理解しておきたい、脳血管や機能局在などの脳構造を図で解説しています。再検査時の確認ポイントも押さえましょう。

脳画像の見かたを3stepで紹介

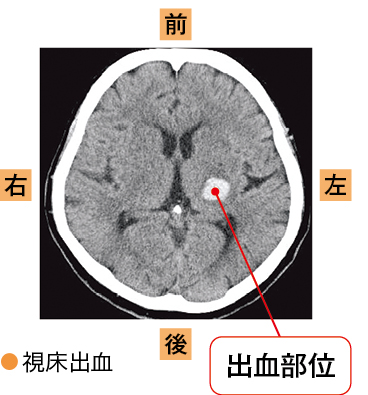

①画像の異常所見を見る

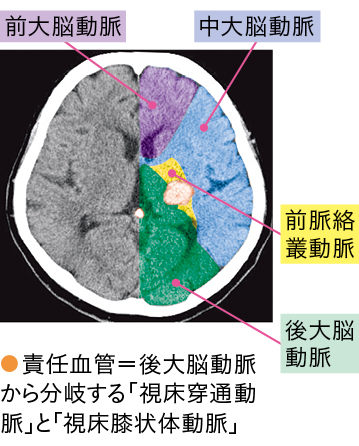

②血管の支配領域から責任血管を見る

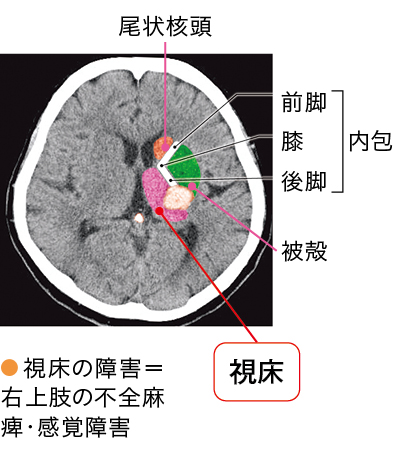

③関連する脳機能（脳の機能局在）を確認する

脳画像で病巣の場所の確認が重要な理由は？

　画像を見る際、疾患だけでなく、脳のどこに病巣があるのかもポイントになると第1回の記事で示しましたが、理由として、疾患にかかわらず、運動麻痺や言語障害などは機能局在といって、脳の運動野や言語野が障害されることで症状が出現するためです。

　例えば、脳出血でも脳梗塞でも、運動野が障害されれば、運動麻痺が出現します。機能局在は地図のように場所によってそれぞれの役割があり、連携しあっています。「聴覚を司る部位」「視覚を司る部位」「運動の指令を出す部位」「感覚を司る部位」など多種多様に存在します。

脳の解剖図と脳血管

　脳では、それぞれの血管が主に脳のどの部分にエネルギーや酸素を運ぶか支配領域が決まっています。
　そのため、脳梗塞・脳出血・くも膜下出血の画像の部位から、どの血管の支配領域が影響を及ぼしているのかを予測することが必要です。
